⚠️ Sicherheits- und Haftungshinweis (bitte ganz lesen)
Der Shelly Dimmer wird an 230-Volt-Netzspannung in die feste Elektroinstallation eingebaut. Solche Arbeiten dürfen in Deutschland nur von einer Elektrofachkraft ausgeführt werden. Schalte vor jedem Handgriff die passende Sicherung ab und prüfe mit einem Spannungsprüfer, dass die Leitung spannungsfrei ist. Diese Anleitung erklärt den Ablauf – sie ersetzt keine Fachkraft, und ich übernehme keine Haftung für Schäden.
⏱ Lesezeit: ca. 11 Minuten
Du willst dein Licht nicht nur an- und ausschalten, sondern richtig dimmen – warm und stufenlos, per App, Sprachbefehl oder weiter am gewohnten Wandschalter? Dafür ist der Shelly Dimmer Gen3 gemacht, und in dieser Anleitung zeige ich dir, wie du den Shelly Dimmer einrichten kannst – auch dann, wenn in deiner Schalterdose kein Neutralleiter liegt. Er ist der fünfte Teil meiner Shelly-Reihe und macht sie komplett.
Zwei Dinge entscheiden beim Dimmer über Erfolg oder Frust: welche Lampe du dranhängst und ob du einen Neutralleiter hast. Beide gehe ich hier ausführlich durch – denn genau daran scheitern die meisten.
🔧 Meine Shelly-Reihe
- Shelly 1 Mini einrichten (nur schalten)
- Shelly 1PM Mini einrichten (schalten + messen)
- Shelly 2PM Gen4 einrichten (Rollladen)
- Shelly Plug S MTR Gen3 einrichten (Matter-Steckdose)
- Shelly Dimmer Gen3 einrichten – dimmen mit & ohne Neutralleiter (dieser Beitrag)
Welches Dimmer-Modell ist das richtige? (Kurzer Kaufcheck)
„Shelly Dimmer“ gibt es in mehreren Varianten, die sich leicht verwechseln lassen. Bevor du kaufst, ein kurzer Überblick:
- Shelly Dimmer Gen3 – das ist das Gerät aus dieser Anleitung, für normale dimmbare Deckenlampen und LEDs.
- Shelly Dimmer 0/1-10V PM Gen3 – ein Spezialgerät für 0/1-10-Volt-Treiber (z. B. LED-Panels, Konstantspannungs-Treiber). Ein anderes Gerät – nicht verwechseln.
- Shelly Pro Dimmer 1PM/2PM – die Variante für die Hutschiene im Schaltschrank; braucht immer einen Neutralleiter.
- Shelly Dimmer 2 – der ältere Vorgänger (mit dem bekannten Mindestlast-Thema).
❗ Merke – für normale Lampen: Dimmer Gen3
Willst du eine ganz normale dimmbare Deckenlampe oder LED-Leuchte dimmen, ist der Dimmer Gen3 richtig. Der 0/1-10V PM ist ausschließlich für spezielle Treiber gedacht – wenn du nicht sicher weißt, dass du so einen hast, brauchst du ihn nicht.
Das kann der Dimmer Gen3
Der Dimmer Gen3 ist ein einkanaliger Trailing-Edge-Dimmer. „Trailing Edge“ (Phasenabschnitt) heißt: Das Gerät schneidet in jeder Halbwelle des Wechselstroms den hinteren Teil ab und regelt so die Helligkeit. Das ist die für LEDs und elektronische Trafos schonende Dimm-Art. Anders als der 1 Mini, der nur schaltet, dimmt der Dimmer also stufenlos.

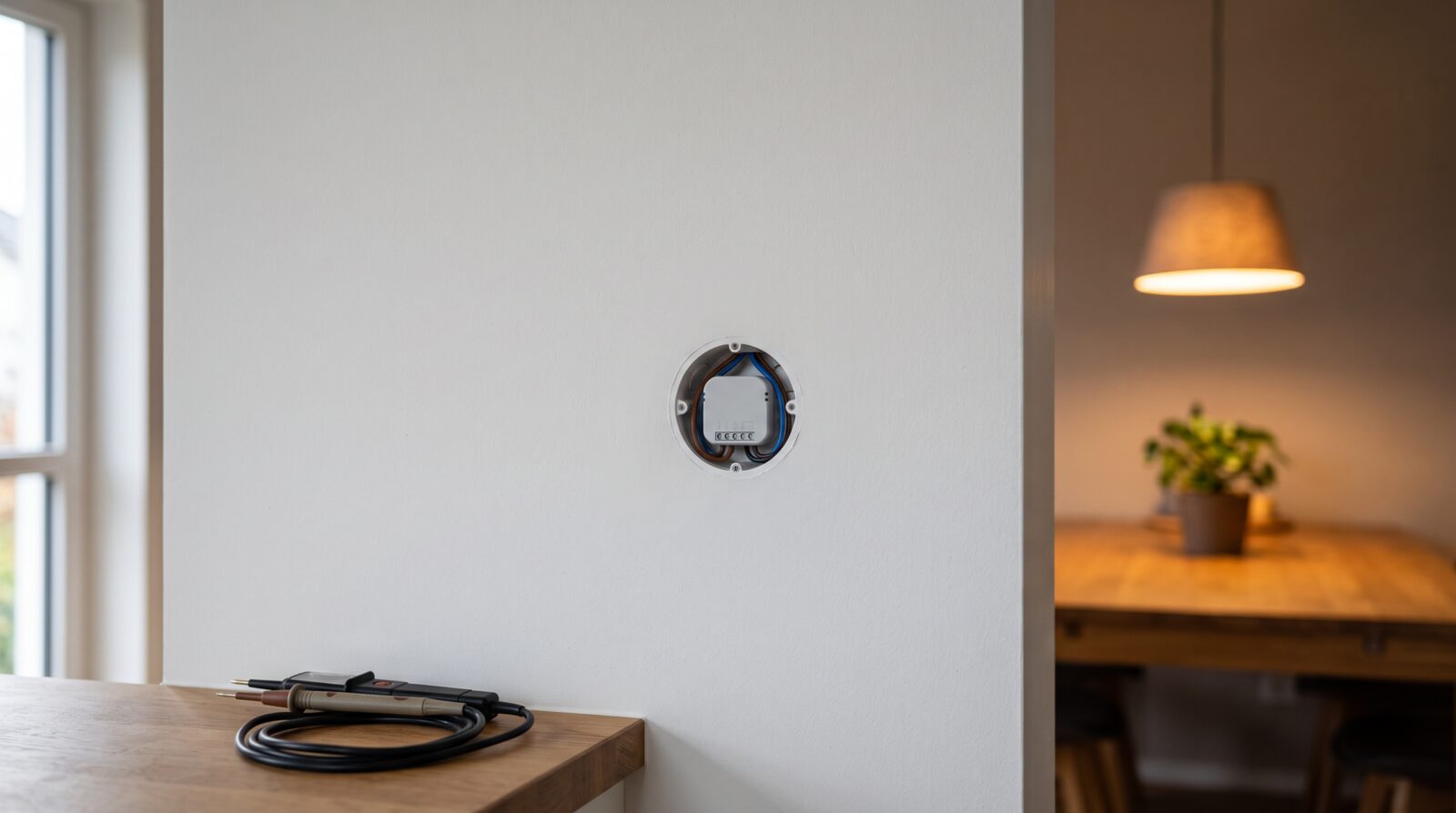

Er passt in eine Unterputzdose (grünes Gehäuse) und funkt über WLAN (2,4 GHz) und Bluetooth. Dazu kommen Überlast- und Temperaturschutz mit internem Sensor, und gesteuert wird er per App, Wandschalter, Zeitplan oder Script. Sein Eigenverbrauch liegt unter 2 W. Das Besondere: Er läuft mit oder ohne Neutralleiter – dazu gleich mehr, denn genau das macht ihn für Altbauten interessant.

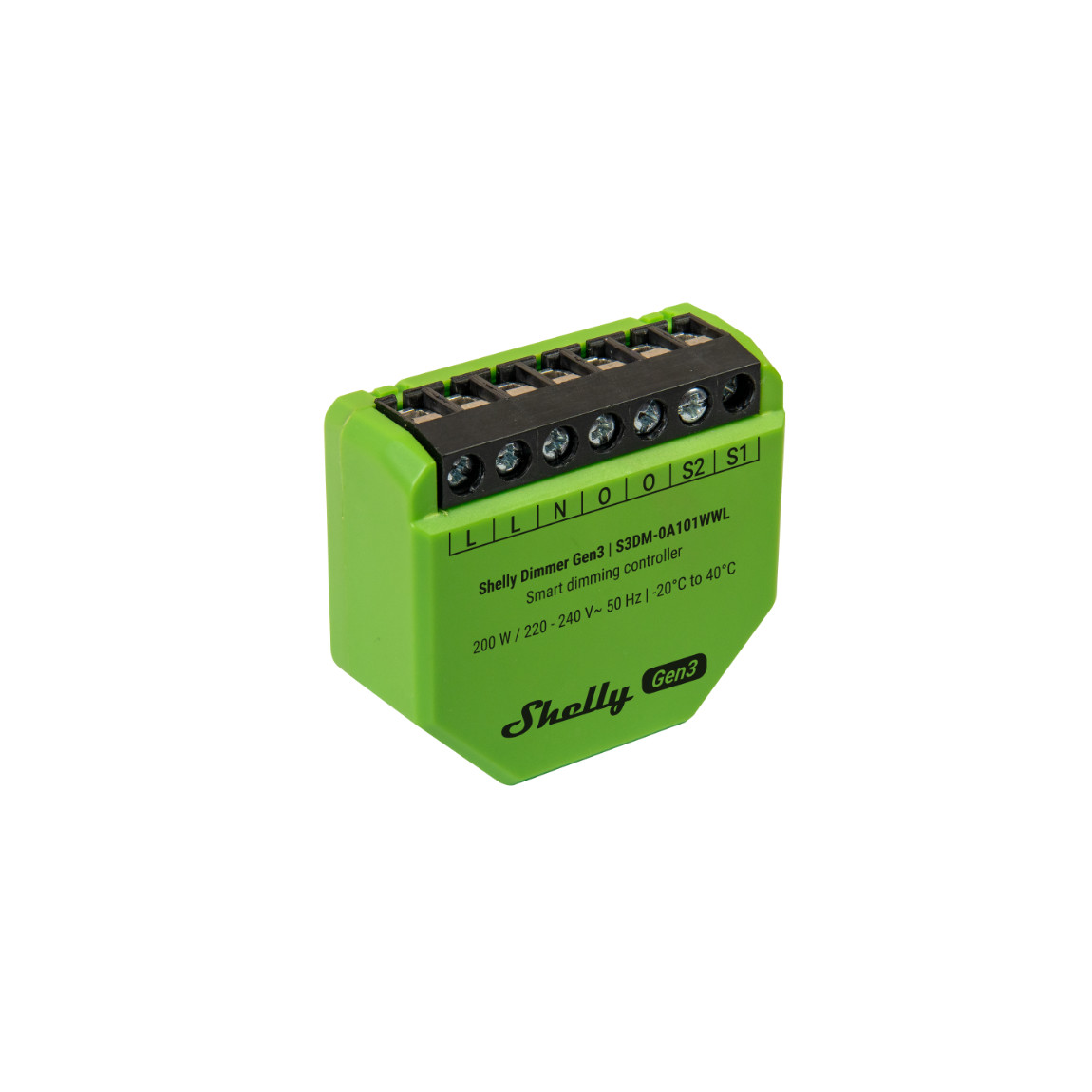

🛒 Shelly Dimmer (Gen. 3) kaufen*:
Wichtig vorab: Welche Lampen kannst du dimmen?
Das ist der erste der beiden großen Knackpunkte. Ein Dimmer ist nur so gut wie die Lampe, die dranhängt. Der Dimmer Gen3 unterstützt laut Hersteller:
| Leuchtmittel | Maximale Last |
|---|---|
| Dimmbare LED-Lampen | bis 150 W |
| Glühbirnen | bis 200 W |
| Halogenlampen | bis 200 W |
| Eisenkern-Trafo mit NV-Glühlampen | bis 200 VA |
| Dimmbare elektronische Trafos | bis 200 W |
Nur ausdrücklich dimmbare Leuchtmittel – sonst flackert’s
Ganz wichtig: Es müssen ausdrücklich als „dimmbar“ gekennzeichnete Leuchtmittel sein. Eine normale, nicht dimmbare LED kann am Dimmer flackern oder brummen – das liegt nicht am Shelly, sondern daran, dass das Leuchtmittel den Phasenabschnitt nicht verträgt. Auch manche günstige „dimmbare“ LEDs harmonieren nicht gut mit Trailing-Edge-Dimmern. Im Zweifel greifst du zu einem hochwertigeren, klar als dimmbar ausgewiesenen Leuchtmittel.
Mit oder ohne Neutralleiter? Und was ist ein Bypass?
Der zweite große Knackpunkt – und der Grund, warum der Dimmer Gen3 so flexibel ist. Er läuft mit Neutralleiter (dem blauen Draht) genauso wie ohne. In vielen älteren Schalterdosen liegt nämlich gar kein Neutralleiter – der Dimmer kommt trotzdem klar.
Was ist ein Bypass? Ein Bypass ist ein kleines Bauteil, das parallel zur Lampe sitzt. Im Betrieb ohne Neutralleiter zieht der Dimmer seinen eigenen Strom „durch die Lampe“ – bei sehr kleinen Lasten reicht dieser winzige Strom aber aus, um sparsame LEDs leicht glimmen oder flackern zu lassen. Der Bypass gibt diesem Reststrom einen Weg an der Lampe vorbei, sodass sie sauber dunkel bleibt.
Merke – wann brauchst du einen Bypass?
Laut Shelly ist ein Bypass nötig, wenn der Dimmer ohne Neutralleiter betrieben wird und die Last unter 20 W liegt (z. B. nur ein, zwei sparsame LED-Spots).
Kein Bypass nötig, wenn du mit Neutralleiter anschließt – oder ohne Neutralleiter, aber mit einer Last von 20 W oder mehr.
Und noch zwei ehrliche Hinweise zum Betrieb ohne Neutralleiter: Der Dimmer kann dann keinen Stromverbrauch messen (Werte für Volt, Ampere und Watt gibt es nur mit Neutralleiter), und einzelne Schutzfunktionen arbeiten laut Hersteller ohne Neutralleiter möglicherweise nicht vollständig. Wenn du die Wahl hast, ist der Anschluss mit Neutralleiter der komfortablere Weg.
Shelly Dimmer einrichten: das brauchst du
- Einen Shelly Dimmer Gen3 – das Gerät, um das es hier geht
- Ein ausdrücklich dimmbares Leuchtmittel
- Einen kleinen Schlitz-Schraubendreher und einen Spannungsprüfer
- Falls ohne Neutralleiter und mit kleiner Last (< 20 W): einen Bypass
- Die kostenlose Shelly-App und ein 2,4-GHz-WLAN
🧰 Werkzeug-Tipp: womit du wirklich prüfst

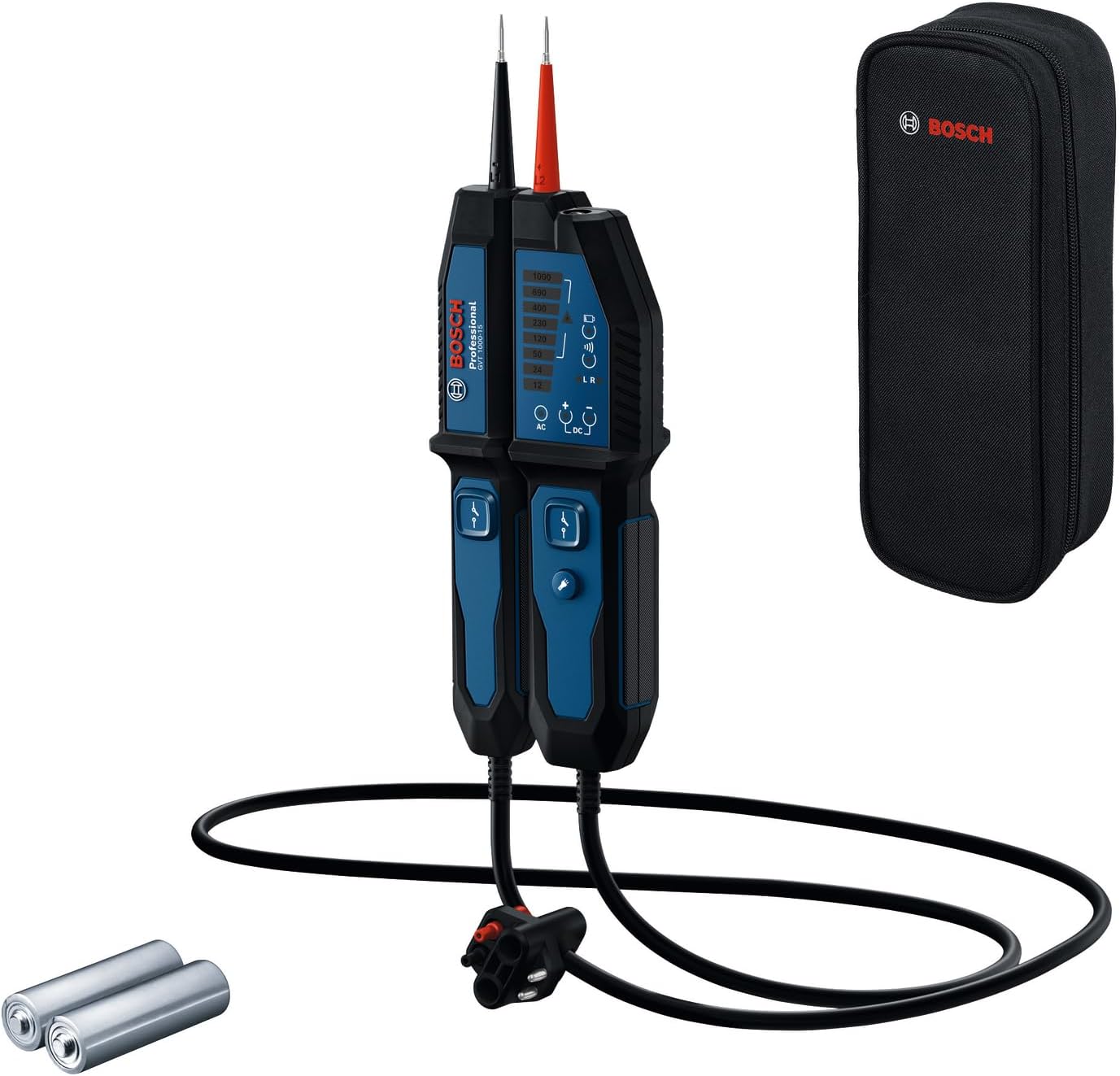

Zum Feststellen der Spannungsfreiheit gehört ein zweipoliger Spannungsprüfer (VDE-geprüft nach DIN VDE 0682-401) – kein einfacher Phasenprüfer-Schraubendreher. Der einpolige „Lügenstift“ zeigt nur an, ob irgendwo eine Phase anliegt; er kann bei Restspannung oder schlechter Erdung täuschen und ist für die sichere Freischaltprüfung nach VDE nicht vorgesehen. Ein zweipoliger Prüfer misst direkt zwischen zwei Leitern und ist genau dafür gebaut.
zweipoliger VDE-Spannungsprüfer, CAT III/IV
bei Amazon ansehen* · bei OTTO ansehen*
* Affiliate-Links: Wenn du darüber kaufst, erhalten wir eine kleine Provision – für dich ohne Mehrkosten.
Schritt 1: Strom aus, Schalter öffnen
Was tun: Schalte im Sicherungskasten die passende Sicherung aus. Öffne die Schalterabdeckung und zieh den Einsatz vorsichtig heraus.
Warum: An 230 Volt ist kein Platz fürs Vertrauen – erst wenn die Leitung nachweislich spannungsfrei ist, fasst du die Drähte an.
Häufiger Fehler: Nur den Lichtschalter „aus“ zu stellen reicht nicht – die Phase liegt dann weiter an. Immer die Sicherung raus und mit dem Spannungsprüfer an allen Adern gegenprüfen.

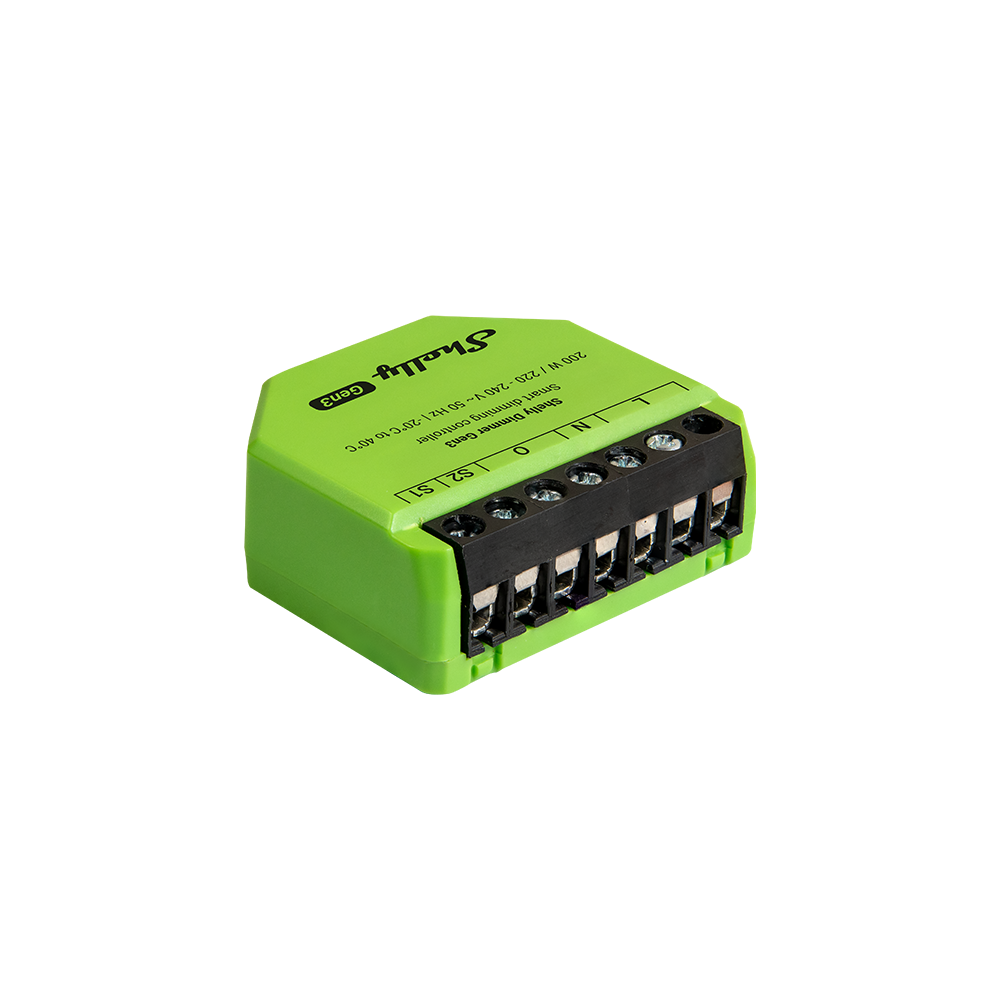

Schritt 2: Dimmer anschließen (Klemmen L, N, O, S1/S2)
Was tun: Verdrahte den Dimmer nach seiner Klemmenbelegung. Er hat je zwei L- und O-Klemmen (praktisch zum Durchschleifen), dazu N und die beiden Schaltereingänge:
| Klemme | Bedeutung | Was dort hin gehört |
|---|---|---|
| L (2×) | Phase / Versorgung | Außenleiter (braun/schwarz), 110–240 V~ |
| N | Neutralleiter | der blaue Draht – nur, wenn vorhanden (Betrieb auch ohne N möglich) |
| O (2×) | Ausgang zur Lampe | die Leitung zum Leuchtmittel |
| S1, S2 | Schaltereingänge | dein Wandschalter/Taster zum Dimmen |
Die Schraubklemmen nehmen Leiterquerschnitte von 0,2–2,5 mm² auf; zieh sie mit max. 0,4 Nm an.

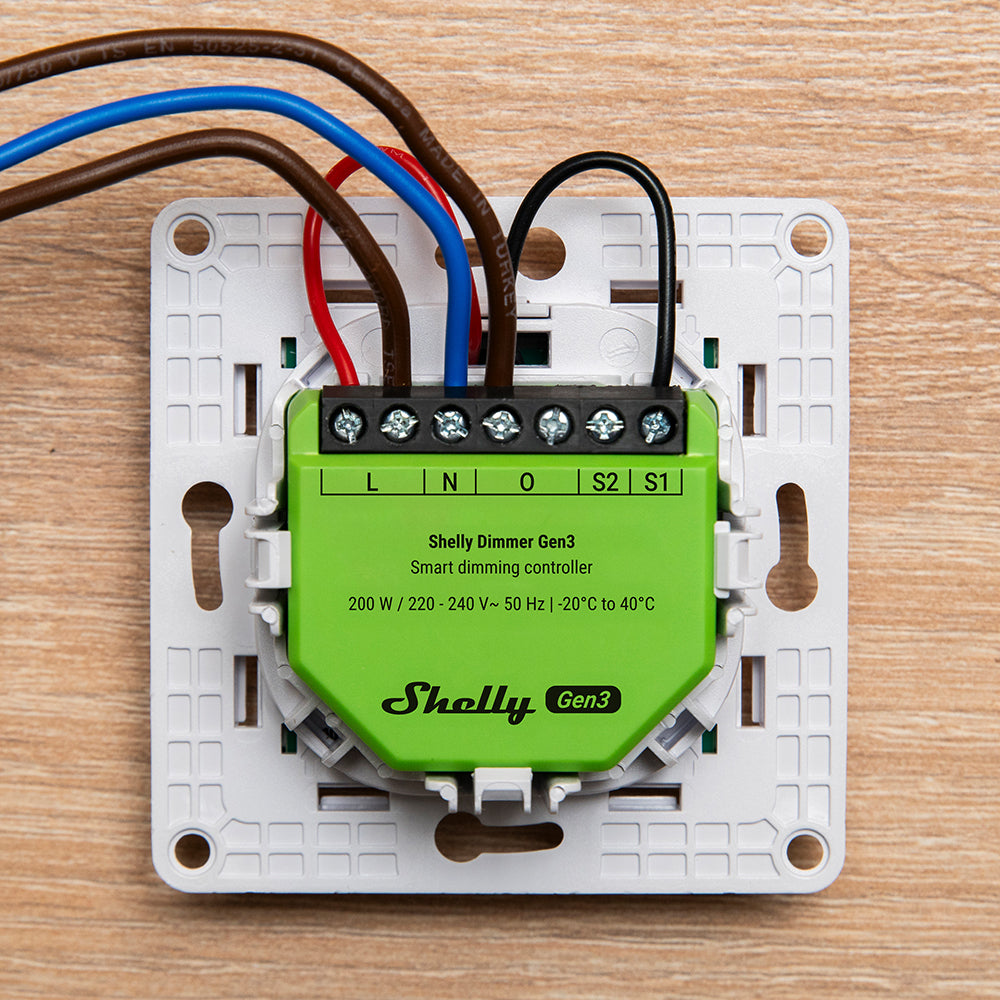

Verbindlich ist der offizielle Anschlussplan
Deine konkrete Verdrahtung hängt von deiner Installation ab (mit/ohne N, Schalter oder Taster). Maßgeblich ist immer der offizielle Anschlussplan von Shelly – schau vor dem Verdrahten in die Shelly Knowledge Base zum Dimmer Gen3 und richte dich nach dem dortigen Diagramm.
Anschluss ohne Neutralleiter (mit Bypass)
Fehlt der Neutralleiter und ist deine Last klein (< 20 W), kommt der Bypass parallel zur Lampe. Wie genau er in deiner Leuchte oder Dose sitzt, zeigt der offizielle Anschlussplan (im Diagramm „ohne Neutralleiter, mit Bypass“) – halte dich hier strikt an die Shelly-Vorgabe und lass es im Zweifel die Elektrofachkraft setzen. Ich gebe bewusst keine freie Bastelanleitung, weil die genaue Führung von deiner Leuchte abhängt.
Schritt 3: Shelly-App, WLAN & Kopplung
Was tun: Schalte die Sicherung wieder ein, öffne die Shelly-App und füge über „Gerät hinzufügen“ den Dimmer hinzu. Die Erstkopplung läuft per Bluetooth; klappt sie nicht sauber, nimm den AP-Scan (die App verbindet sich dann über das kleine WLAN, das der Dimmer aufspannt).
Warum: Über die App bekommt der Dimmer deine WLAN-Zugangsdaten und ist danach per Handy erreichbar.
Häufiger Fehler: Der Dimmer funkt nur im 2,4-GHz-Band, nicht im 5-GHz-Band. Fasst dein Router beide Netze unter einem Namen zusammen und die Kopplung scheitert, richte fürs Einrichten ein reines 2,4-GHz-Netz ein oder geh näher an den Router.
Schritt 4: Firmware aktualisieren & Dimmer einstellen
Was tun: Führe zuerst das angebotene Firmware-Update aus. Stell danach in den Geräteeinstellungen den Lampentyp ein und passe die minimale und maximale Helligkeit an.
Warum: Genau diese Einstellungen entscheiden über sauberes Dimmen. Flackert die Lampe ganz unten oder geht sie aus, hebst du die Mindesthelligkeit an; brummt sie oben, senkst du die Maximalhelligkeit. So holst du aus fast jedem dimmbaren Leuchtmittel ein ruhiges Ergebnis.
Echte Fälle aus der Praxis (und wie du sie löst)
Diese drei Situationen tauchen beim Dimmen immer wieder auf. Jeweils das Problem und die belegte Lösung:
Fall A: Die LED glimmt oder flackert, obwohl sie „aus“ ist
Problem: Das Leuchtmittel glimmt leicht oder flackert im ausgeschalteten Zustand.
Ursache & Lösung: Meist läuft der Dimmer ohne Neutralleiter bei kleiner Last (< 20 W) ohne Bypass. Setz einen Bypass ein oder betreibe den Dimmer – wenn möglich – mit Neutralleiter. Zusätzlich hilft es, in den Geräteeinstellungen die minimale Helligkeit passend einzustellen.
Fall B: Die LED brummt oder flackert beim Dimmen
Problem: Beim Dimmen brummt oder flackert die Lampe.
Ursache & Lösung: Nicht jede LED ist wirklich (gut) dimmbar. Verwende nur ausdrücklich als dimmbar ausgewiesene Leuchtmittel und stell im Web-Interface die Min-/Max-Helligkeit ein – oder wechsle das Leuchtmittel. Ehrlich gesagt: Manche günstigen LEDs harmonieren einfach nicht mit Phasenabschnitt-Dimmern. Das ist kein Gerätedefekt.
Fall C: Das Mindestlast-Problem vom Vorgänger
Problem: Beim alten „Dimmer 2″ musste man wegen einer Mindestlast (rund 10 W) oft mehrere LEDs zusammenschalten, damit überhaupt etwas dimmbar war.
Einordnung: Beim Gen3 ohne Neutralleiter übernimmt der Bypass die Kleinlast-Grenze (< 20 W); mit Neutralleiter ist die Mindestlast ohnehin kein Thema. Keine Wunderlösung, aber in der Praxis der entscheidende Unterschied zum alten Modell.
In Home Assistant, Alexa oder Google einbinden
Für viele reicht die Shelly-App aus. Willst du den Dimmer in eine Zentrale holen: In Home Assistant taucht er über die Shelly-Integration automatisch als dimmbares Licht auf. Auch Alexa und Google Home lassen sich über die Shelly-Cloud verbinden, sodass du „stell das Wohnzimmer auf 30 %“ sagen kannst.
Häufig gestellte Fragen (FAQ)
Brauche ich einen Neutralleiter?
Nein, der Dimmer Gen3 läuft mit und ohne Neutralleiter. Ohne Neutralleiter kann er allerdings keinen Verbrauch messen, und bei kleiner Last (< 20 W) brauchst du einen Bypass.
Was ist ein Bypass?
Ein kleines Bauteil parallel zur Lampe. Es leitet den geringen Reststrom, den der Dimmer im Betrieb ohne Neutralleiter zieht, an der Lampe vorbei – damit sparsame LEDs nicht glimmen. Nötig nur ohne Neutralleiter und bei Last unter 20 W.
Welche Lampen kann ich dimmen?
Ausdrücklich dimmbare LED-Lampen (bis 150 W), Glühbirnen und Halogen (bis 200 W), Eisenkern-Trafos (bis 200 VA) und dimmbare elektronische Trafos (bis 200 W).
Warum flackert meine LED?
Meist ist das Leuchtmittel nicht (gut) dimmbar, oder es fehlt der Bypass im Betrieb ohne Neutralleiter. Dimmbares Leuchtmittel verwenden, Min-/Max-Helligkeit einstellen, ggf. Bypass setzen.
Gibt es eine Mindestlast?
Ohne Neutralleiter und ohne Bypass liegt die Grenze bei 20 W. Mit Neutralleiter oder mit Bypass ist die Mindestlast in der Praxis kein Thema.
Was heißt Trailing-Edge (Phasenabschnitt)?
Der Dimmer schneidet den hinteren Teil jeder Stromhalbwelle ab. Das ist die für LEDs und elektronische Trafos schonende Dimm-Art – im Gegensatz zum älteren Phasenanschnitt (Leading Edge).
Kann ich mehrere Lampen an einen Dimmer hängen?
Ja, solange du in Summe unter den oben genannten Grenzen bleibst (z. B. mehrere dimmbare LEDs bis zusammen 150 W).
Was ist der Unterschied zum Dimmer 2?
Der Gen3 ist der Nachfolger – neuere Technik, Betrieb mit und ohne Neutralleiter und die Kleinlast per Bypass gelöst statt über eine feste Mindestlast.
Das Wichtigste auf einen Blick
- Der Dimmer Gen3 dimmt (Trailing Edge) – nur mit ausdrücklich dimmbaren Leuchtmitteln.
- Grenzen: dimmbare LED bis 150 W, Glüh/Halogen/elektron. Trafo bis 200 W, Eisenkern-Trafo bis 200 VA.
- Läuft mit und ohne Neutralleiter; ohne N keine Verbrauchsmessung.
- Bypass nur nötig: ohne Neutralleiter und Last < 20 W – parallel zur Lampe.
- Klemmen: L (2×) / N / O (2×) zur Lampe / S1, S2 = Schalter.
- Flackern? Dimmbares Leuchtmittel + Min-/Max-Helligkeit einstellen.
So geht's weiter
Wenn dein Licht sauber dimmt, ist der nächste Schritt eine Automatisierung – etwa „abends langsam auf 20 % herunterdimmen" oder eine Lichtszene per Sprachbefehl. Und wenn du überlegst, welcher Shelly zu welchem Zweck passt (schalten, messen, rollladen, einstecken, dimmen), kommt dazu bald eine eigene Kaufberatung „Welcher Shelly für welchen Zweck".
Du willst den Dimmer erst besorgen? Shelly Dimmer Gen3 bei Amazon ansehen*
